1 Elektr xavfsizligini himoya qilish: xavflarni blokirovka qilish uchun jismoniy to'siqlar
1. Yuqori kuchlanishli izolyatsiya va izolyatsiyani himoya qilish
Gibrid invertor ichkarida bir nechta yuqori kuchlanishli izolyatsiya dizaynini qabul qiladi va yadro zanjiri va qobiq o'rtasida mustahkamlangan izolyatsiya qatlami o'rnatiladi. Izolyatsiya qarshiligi qiymati 100M Ō dan kam emas, u 2000V dan yuqori kuchlanishli ta'sirlarga bardosh bera oladi va oqish oqibatida elektr toki urishini oldini oladi. Shu bilan birga, real vaqt rejimida sxemaning izolyatsiya holatini aniqlash uchun izolyatsiyani monitoring qilish moduli bilan jihozlangan. Izolyatsiyaning ishlashi xavfsizlik chegarasiga tushganda, u darhol ovozli va vizual signalni ishga tushiradi va yuqori{7}}kuchlanish zanjirini uzib, manbadan sizib chiqish xavfini bloklaydi. O'tkazgich terminali noto'g'ri ishlashga qarshi tuzilmani qabul qiladi, izolyatsiyani himoya qilish qopqog'i bilan qoplangan va o'rnatish vaqtida simlarni ulash xatolaridan kelib chiqadigan qisqa tutashuvlarni oldini olish uchun ijobiy va salbiy qutb belgilari bilan aniq belgilangan.
2. Haddan tashqari oqim va qisqa tutashuvdan himoya qilish mexanizmi
G'ayritabiiy oqim xavfiga javoban tizim ko'p darajali haddan tashqari oqim himoyasi bilan jihozlangan: chiqish oqimi nominal qiymatdan 1,2 marta oshib ketganda, chiqish quvvatini kamaytirish uchun birinchi darajali ortiqcha yuk himoyasi faollashtiriladi; Agar oqim nominal qiymatdan 1,5 baravar ko'tarilsa, ikkinchi darajali qisqa tutashuv himoyasi tezda javob beradi va haddan tashqari oqim tufayli komponentlarning yonib ketishining oldini olish uchun 2 millisekund ichida asosiy kontaktlarning zanglashiga olib keladi. Joriy aniqlash lahzali oqim tebranishlarini aniq ushlay oladigan 10 kHz namuna olish chastotasi bilan yuqori aniqlikdagi Hall sensorlarini qabul qiladi. Agar millisekundlik darajadagi qisqa tutashuv ta'siri bo'lsa ham, kontaktlarning zanglashiga olib keladigan xavfsizligini ta'minlash uchun o'z vaqtida himoya qilishni boshlashi mumkin.
3. Haddan tashqari kuchlanish va past kuchlanishdan himoya qilish loyihasi
Kuchlanish monitoringi punktlari tarmoq tomonida va energiyani saqlash tomonida alohida o'rnatiladi: tarmoq zo'riqishida juda yuqori (nominal qiymatdan 1,15 baravar yuqori) yoki juda past (nominal qiymatdan 0,85 baravar past) bo'lsa, tarmoq tomoni himoya moduli inverterga g'ayritabiiy kuchlanishning shikastlanishiga yo'l qo'ymaslik uchun tarmoq kalitini avtomatik ravishda o'chiradi; Batareya zo'riqishi xavfsiz diapazondan oshib ketganda (masalan, lityum temir fosfat batareyalari 3,65V / hujayradan yuqori yoki 2,5V / hujayradan past), energiyani saqlash tomoni himoyasi faollashadi, zaryadlash va zaryadsizlanish operatsiyalarini to'xtatadi va batareyaning haddan tashqari zaryadlanishi, bo'rtib ketishi yoki haddan tashqari zaryadsizlanishining oldini oladi. Ba'zi modellar, shuningdek, turli mintaqaviy elektr tarmoqlari va batareya turlarining xususiyatlariga ko'ra himoya parametrlarini moslashuvchan tarzda sozlashi mumkin bo'lgan maxsus kuchlanish chegarasini qo'llab-quvvatlaydi.
2 Tizim boshqaruvi xavfsizligi: aqlli ogohlantirish va dinamik aralashuv
1. Haqiqiy vaqtda parametr monitoringi va xavf haqida ogohlantirish
Intellektual boshqaruv bloki kirish va chiqish kuchlanishi, oqim, quvvat, modul harorati, akkumulyator SOC (qolgan zaryad) va boshqalar kabi 20 dan ortiq parametrlarni o‘z ichiga olgan asosiy ma’lumotlarni 1 soniya chastotada bir vaqtda to‘playdi hamda algoritmlar orqali tizimning ish holatini tahlil qiladi va baholaydi. G'ayritabiiy harorat aniqlanganda (masalan, quvvat moduli harorati 85 darajadan yuqori), batareya bosimining haddan tashqari farqi (50 mV dan ortiq) yoki tarmoq chastotasining o'zgarishi (50 ± 0,5 Gts dan ortiq), ogohlantirish ma'lumotlari darhol foydalanuvchi terminaliga (APP yoki monitoring platformasi) yuboriladi va foydalanuvchilarga potentsial xavflarni tushunish uchun qurilma ekranida ajratib ko'rsatiladi.
2. Termal qochqinlarni himoya qilish va haroratni boshqarish
Quvvat modulini isitish masalasini hal qilish uchun "faol issiqlik tarqalishi + passiv issiqlik tarqalishi" ning ikki tomonlama yechimi qabul qilinadi: passiv issiqlik tarqalishiga yuqori issiqlik o'tkazuvchanligi alyuminiy qotishma qobig'i va modul issiqligini tezda uzatuvchi issiqlik tarqalish qanotlari orqali erishiladi; Faol sovutish aqlli haroratni nazorat qiluvchi fan bilan jihozlangan va fan tezligi dinamik ravishda sozlangan harorat - 40 darajadan past past tezlikda va 60 darajadan yuqori tezlikda ishlaydi, shovqin va energiya sarfini kamaytirish bilan birga issiqlik tarqalishi samaradorligini ta'minlaydi. Ba'zi yuqori{5}}modellar suyuq sovutish tizimlari bilan ham jihozlangan bo'lib, ular issiqlikni tarqatish samaradorligi havoni sovutishdan uch baravar yuqori. Ular 45 graduslik yuqori haroratli muhitda to'liq quvvat bilan ishlashi mumkin, bu esa ish faoliyatini yomonlashishi yoki haddan tashqari qizib ketish natijasida yuzaga kelgan ishlamay qolishi mumkin. Bir vaqtning o'zida haroratni sug'urta himoyasini o'rnating. Yadro komponentining harorati 120 darajadan oshganda, sug'urta avtomatik ravishda uzilib, kontaktlarning zanglashiga olib keladi.
3. Grid xavfsizligi va orollarni himoya qilish
Tarmoqqa ulanish uchun asosiy himoya sifatida orolga qarshi himoya funktsiyasi xalqaro standartlarga qat'iy rioya qiladi. Elektr tarmog'i uzilganida, tizim 200 millisekund ichida kuchlanish yo'qolishini aniqlay oladi va inverterni elektr tarmog'iga etkazib berishni oldini olish uchun tarmoq kontaktorini tezda uzib qo'yadi, tarmoqqa texnik xizmat ko'rsatuvchi xodimlarga elektr toki urishi xavfini oldini oladi. Tarmoqqa ulanishdan oldin, inverterning chiqish kuchlanishi, chastotasi va fazasi tarmoqqa to'liq mos kelishini ta'minlash uchun tarmoq sinxronizatsiya sinovini yakunlash kerak va tarmoqqa ulanish paytida vaqtinchalik kuchlanish oqimining oldini olish va tarmoq va invertorning xavfsizligini himoya qilish uchun sinxronizatsiya xatosi ± 1% ichida nazorat qilinishi kerak. Ba'zi modellar, shuningdek, himoya mexanizmlarining samaradorligini tekshirish va haqiqiy ish paytida ishonchli ishga tushirishni ta'minlash uchun elektr tarmog'idagi uzilish stsenariylarini qo'lda simulyatsiya qiladigan orolga qarshi sinov funksiyasini qo'llab-quvvatlaydi.
3 Ekologik va tizimli xavfsizlik: murakkab ish sharoitlariga moslashtirilgan himoya dizayni
1. Himoya darajasi va atrof-muhitga moslashish

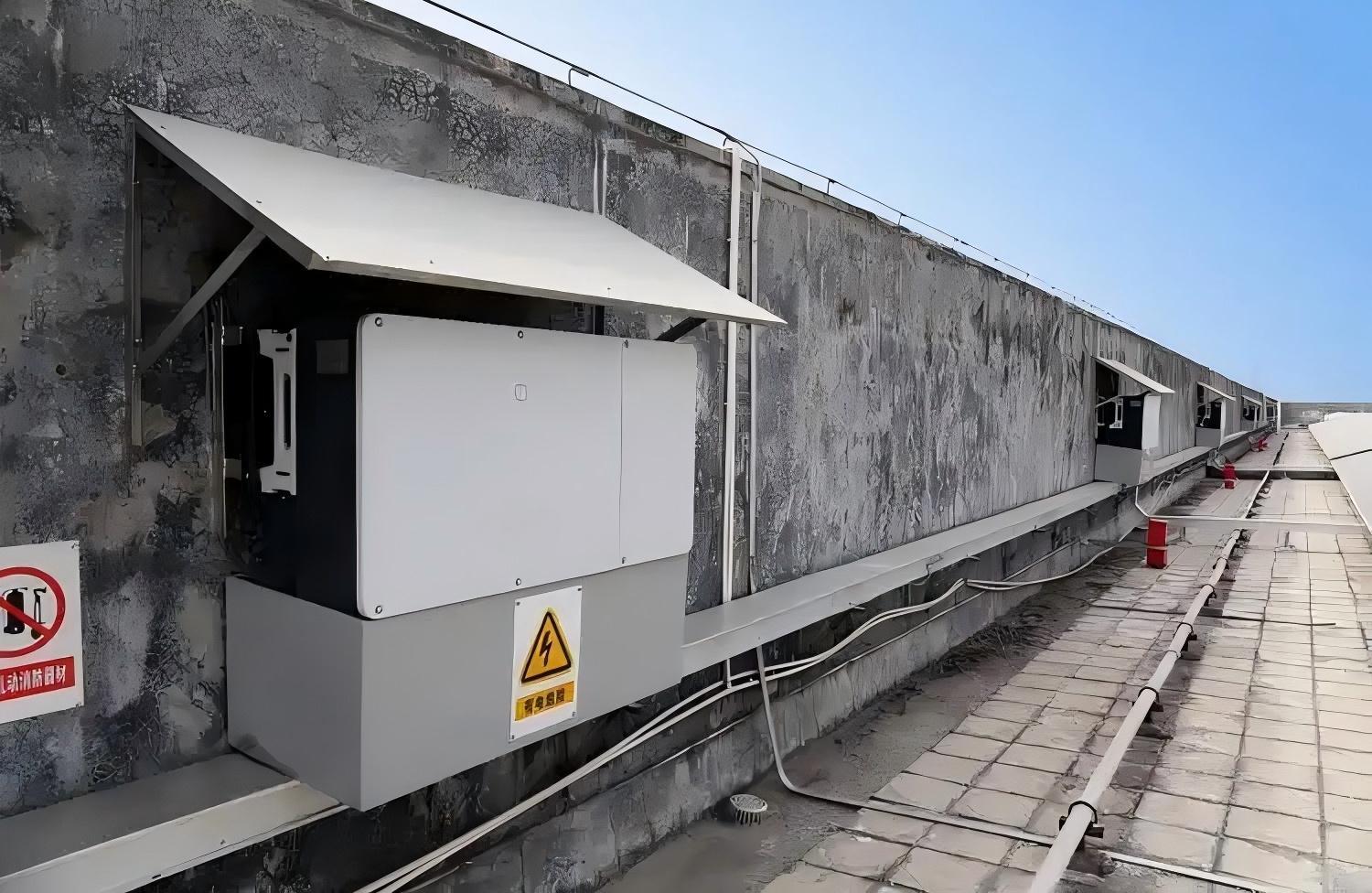

Qobiq IP65 himoyasi dizaynini qabul qiladi, changga-to‘liq kirmasligini oldini oladi. Suv o'tkazmaydigan daraja har qanday yo'nalishda (masalan, yomg'irli kunlarda ochiq havoda o'rnatish kabi) past bosimli suv purkashiga bardosh bera oladi. Hatto nam va changli sanoat muhitida yoki tashqi fotovoltaik stantsiyalarda ham, u tashqi suv bug'lari va aralashmalarni samarali ravishda izolyatsiya qilishi mumkin, ichki kontaktlarning zanglashiga olib keladigan namlik va qisqa tutashuvlardan qochadi. Ba'zi modellar -30 darajadan 60 darajagacha bo'lgan keng harorat oralig'i sinovidan o'tdi, past haroratli muhitda oldindan isitish funktsiyasi va yuqori haroratli muhitda yaxshilangan issiqlik tarqalishi bilan jihozlangan. Ular ekstremal iqlim zonalarida barqaror ishlashi va dunyoning turli mintaqalarining ekologik ehtiyojlariga moslashishi mumkin.
2. Anti interferentsiya va elektromagnit moslik dizayni
O'chirish sxemasi turli davrlar orasidagi elektromagnit shovqinlarni kamaytirish uchun "analog va raqamli signallarni ajratish" va "kuchli va kuchsiz elektrni izolyatsiya qilish" tamoyillarini qabul qiladi; Mikrosxemalar va sensorlar kabi asosiy komponentlarni tashqi elektromagnit nurlanishdan himoya qilish uchun elektromagnit himoya qoplamalarini qo'shing. Uskunalar EMC (Elektromagnit moslik) sertifikatidan o'tgan va EN 61000-6-2 (Sanoat muhiti immuniteti) va EN 61000-6-3 (turar-joy muhiti emissiya chegaralari) standartlariga javob beradi. Bu atrofdagi jihozlar va aloqa uskunalariga elektromagnit parazitlarni keltirib chiqarmaydi, balki elektr tarmog'ining tebranishlari va chaqmoq urishi kabi tashqi shovqinlarga ham qarshilik ko'rsatishi mumkin, murakkab elektromagnit muhitda tizimning barqaror ishlashini ta'minlaydi.
3. Strukturaviy mustahkamlik va favqulodda vaziyatlardan himoya qilish
Qobiq yuqori -sovuq haddelenmiş{1}}po'lat plitalardan yasalgan bo'lib, IK10 darajasidagi zarba qarshiligi bilan yaxlit shakllangan. U 10 joullik tashqi ta'sirga (masalan, tashqi o'rnatish paytida tasodifiy to'qnashuvga) bardosh bera oladi, deformatsiyadan va qobiqning ichki qismlariga shikast etkazmaydi. Uskunaning pastki qismida favqulodda quvvat{6}}o‘chirish tugmasi o‘rnatilgan bo‘lib, u bosilganda barcha quvvat zanjirlarini to‘g‘ridan-to‘g‘ri uzib qo‘yadi va favqulodda vaziyatlarda tez o‘chirishni osonlashtiradi. Bir vaqtning o'zida nosozliklarni o'z-o'zini tiklash funktsiyasi bilan jihozlangan, ba'zi bir kichik nosozliklar (masalan, elektr tarmog'ining lahzali tebranishlari) qo'lda aralashuvisiz avtomatik ravishda qayta ishga tushirish va tiklashga urinishi mumkin; Jiddiy nosozlik bo'lsa, uskuna qulflanadi va nosozlik kodi saqlanadi, bu esa texnik xizmat ko'rsatuvchi xodimlarning muammoni tezda aniqlashini va ishlamay qolish vaqtini qisqartirishini osonlashtiradi.
